詳細描述

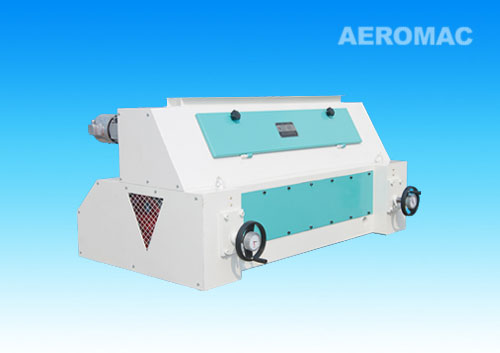

主要結構和工作原理輥式碎粒機主要有快慢軋輥、傳動機構、活門操縱、軋距調節和張緊機構等組成，見圖1。碎粒機工作原理見圖2，其工作過程是壓制顆粒經冷卻器冷卻后進入碎粒機入口，經已打開活門進入兩個軋輥中，軋輥有快慢之分，軋輥表面有齒溝，通過兩個軋輥對顆粒擠壓及差速剪切作用而破碎，破碎程度與軋距間隙有關
軋輥
軋輥有快輥和慢輥，兩輥直徑相同，齒形也相同，但轉速不同，快慢速比為1.5比1，對向旋轉。其齒形有普通型和細碎型，它們的齒形及齒數是不同的，細碎型齒距小，齒數多。普通型一般破碎成1～2.5mm碎粒，細碎型一般破碎成0.7～1.5mm碎粒。細碎型常用于對蝦餌料。
軋輥的長度有800、1000、1500和1700四種規格，直徑有150和200mm二種規格，軋輥材質為冷硬合金鑄鐵，不需熱處理，齒部硬度為HRC45～50。軋輥磨鈍后可修復使用，即車光后按原齒形重新拉絲，一般可這樣使用2～3次。
軋距調節機構
在軋輥軸兩端分別裝有軋距調節機構，用戶可根據粒度要求來調節軋距。軋距兩端應一致，調節螺釘上有刻度指示。此外在調節螺桿上裝有壓縮彈簧，當遇到異物兩軋輥能讓開，并能迅速?gòu)?fù)位，這樣能保護軋輥免受傷害。
